Бортовой компьютер Multitronics CL-580

Указана рекомендуемая розничная цена, которая может отличаться от цен в розничных магазинах.

Компания занимается продажей исключительно оптовым покупателям. Адреса магазинов, торгующих устройствами Multitronics в розницу, перечислены в разделе «Где купить».

Представленные характеристики актуальны для последней версии программного обеспечения и аппаратной реализации прибора.

Совместимость

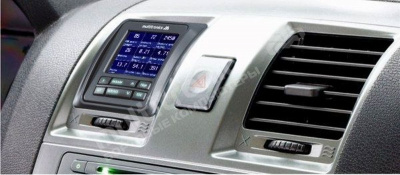

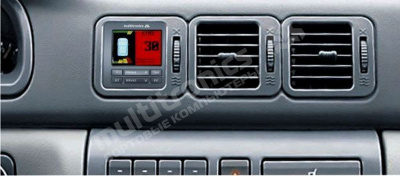

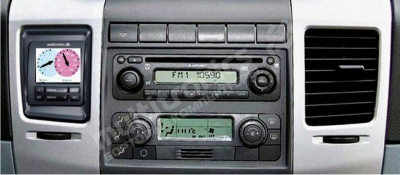

Multitronics CL-580 устанавливается в место центрального воздуховода на автомобили Газель-Бизнес, УАЗ-Патриот (приборная панель до и после рестайлинга).

Автосвет

Автоматическое включение ближнего света фар при начале движения автомобиля.

Поддержка двух баков

Отображение буксующих колес

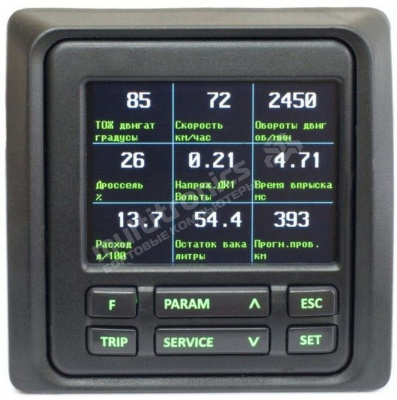

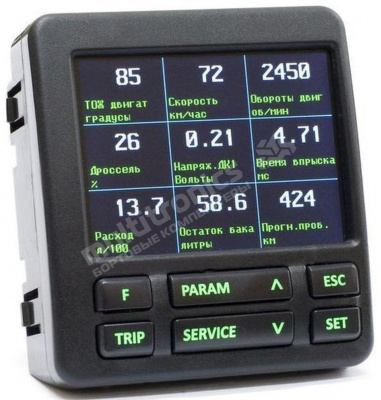

Цветной дисплей

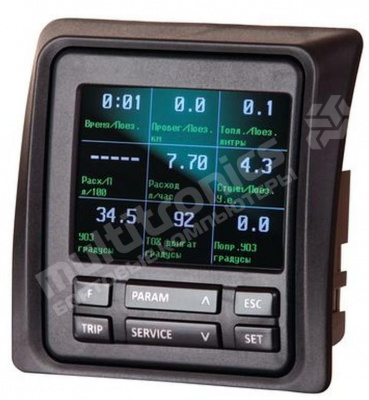

Мультидисплеи

6 настраиваемых дисплеев х 4 параметра, 4 настраиваемых дисплея х 7 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 2 дисплея парктроника, 4 горячих меню х 10 функций.

32-разрядный процессор

Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.

Расширенная диагностика

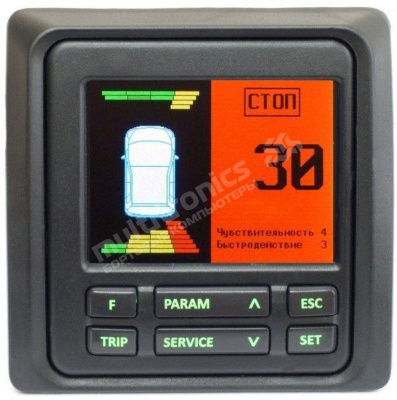

Подключение до 2-х парковочных радаров

Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics PT-4TC одновременно (спереди и сзади). PU-4TC не поддерживается.

Предупреждение о неисправности сразу при ее возникновении

При возникновении ошибки в ЭБУ автомобиля бортовой компьютер мгновенно предупредит о факте ее возникновения и отобразит код ошибки. Таким образом водитель сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.

“Горячие меню” (быстрый вызов «Любимых функций»)

“Горячие меню” позволяют осуществить быстрый доступ к функциям, расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры, Средние, Таксометр и Парковка.

Журналы поездок и заправок

Журналы средних параметров на 20 поездок и 20 заправок.

“Обратный отсчет”

На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в “прошлом времени”, а также сравнивать их между собой.

“Контроль качества топлива”

С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

“Эконометр”

Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.

“Габариты” / “Газовое оборудование”

Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах после окончания поездки. Возможно использование бортового компьютера совместно с газовым оборудованием: максимально точный расчет расхода топлива с учетом отдельной поправки для газа.

«Осциллограф»

Бортовой компьютер может работать в качестве осциллографа (при подключении опционального кабеля «Multitronics ШП-2»): наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера, сохранение и перенос осциллограм на персональный компьютер. Сравнив записанный сигнал с эталонным, вы получаете дополнительную возможность диагностики узлов автомобиля в случае сложно диагностируемых неисправностей: износ, заклинивание, замыкание, плохой контакт и т.д. По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой, триггером, измерять временные интервалы, оценивать амплитуды сигналов.

Обновление через интернет

Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.

Сохранение файла конфигурации на ПК

Простая настройка

Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).

Перенос статистики поездок на ПК

Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для дальнейшего анализа и ведения статистики за продолжительный период времени.

Источник

Бортовой компьютер Multitronics C-580

Доброго времени суток, товарищи уазоводы 🙂

С первых дней владения Патриотом я познакомился с Джеки Чаном. К человеку претензий не имею, а вот какая-то мистическая ошибка меня достала. В произвольный момент времени загорается «EDC» и так же неожиданно потухает. Отловить её адаптером ELM327 не выходило никак, потому что как только я хочу остановиться и просканировать ЭСУД на предмет ошибок она исчезает, а на ходу в телефоне лазить я не соглашусь ни при каких условиях.

Как-то раз, будучи пассажиром мне таки удалось подключить телефон к elm пока горел индикатор ошибки, но ничего не было обнаружено…

Очень уж мне хотелось внедрить себе бортовик, чтобы и ошибки показывал сходу, и сбросить их мог. Да и не только для этого) Выбирал между Multitronics C-580 и MPC-800, в итоге взял C-580, так как хочу видеть возникающие ошибки и параметры в реальном времени, а для MPC-800 в этом случае нужна магнитола на Android, а если к телефону подключать, то смысла для меня от него не больше, чем от ELM327… Немного подкопив деньжат таки купил.

В инструкции прям в самом начале есть схема подключения, в ней трудно не разобраться.

Согласно схеме запаиваю резистор на 1кОм.

В конечном итоге сделал такой жгут, после фото я ещё сам шлейф замотал изолентой, как-то напрягал меня маталл за пластиком торпеды.

Подключаю провода к МУСу и переключателю баков, датчик температуры воздуха вывел под капот и прицепил за бампером.
Теперь разбираю дефлектор.

И вставляю БК на направляющие из комплекта.

Заканчивал уже по темноте, но зато настроил яркость в ночное время, выставил минимальную.

Выставил протокол «EDC16 IVECO» и вручную проверил ошибки. Нашлось 4. Одной вообще нет в списке ошибок, одна по тахографу, которого и не было никогда, а вот две другие это именно то, ради чего все и затевалось.

— 0116 Неисправность цепи выключателя педали сцепления
— 0117 Некорректный сигнал выключателей педали тормоза
— 01C3 CAN-Шина: Нет ответа от тахографа
— 01B4

После сброса две последние не появились пока ещё, первые две появляются в течение поездки. Товарищи, кто сталкивался? Куда копать?

В дальнейшем мне светит калибровка баков, скорости, напряжения, возможно даже расширенную прошивку поставлю.

Источник

Бортовой компьютер Multitronics C-580

Указана рекомендуемая розничная цена, которая может отличаться от цен в розничных магазинах.

Компания занимается продажей исключительно оптовым покупателям. Адреса магазинов, торгующих устройствами Multitronics в розницу, перечислены в разделе «Где купить».

Представленные характеристики актуальны для последней версии программного обеспечения и аппаратной реализации прибора.

Совместимость

Multitronics C-580 устанавливается в место центрального воздуховода на автомобили Газель-Бизнес, УАЗ-Патриот (приборная панель до и после рестайлинга).

Автосвет

Автоматическое включение ближнего света фар при начале движения автомобиля.

Поддержка двух баков

Отображение буксующих колес

Цветной дисплей

Мультидисплеи

6 настраиваемых дисплеев х 4 параметра, 4 настраиваемых дисплея х 7 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 2 дисплея парктроника, 4 горячих меню х 10 функций.

32-разрядный процессор

Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.

Расширенная диагностика

Для увеличения функциональности бортового компьютера, выпускаются специальные версии прошивок с расширенным списком возможностей и набором поддерживаемых автомобилей. Подробную информацию можно узнать на странице обновления ПО.

Подключение до 2-х парковочных радаров

Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics PT-4TC одновременно (спереди и сзади). PU-4TC не поддерживается.

Встроенный голосовой синтезатор

Голосовое сопровождение режимов, всех параметров, проговаривание их числовых значений, 21 голосовое предупреждение об авариях и выходах за пределы установок.

Проговаривание неисправности сразу при ее возникновении

При возникновении ошибки в ЭБУ автомобиля бортовой компьютер не только предупредит о факте ее возникновения, но и проговорит код ошибки и ее расшифровку. Таким образом водитель сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.

“Горячие меню” (быстрый вызов «Любимых функций»)

“Горячие меню” позволяют осуществить быстрый доступ к функциям, расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры, Средние, Таксометр и Парковка.

Журналы поездок и заправок

Журналы средних параметров на 20 поездок и 20 заправок.

“Обратный отсчет”

На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в “прошлом времени”, а также сравнивать их между собой.

“Контроль качества топлива”

С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

“Эконометр”

Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.

“Габариты” / “Газовое оборудование”

Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах после окончания поездки. Возможно использование бортового компьютера совместно с газовым оборудованием: максимально точный расчет расхода топлива с учетом отдельной поправки для газа.

«Осциллограф»

Бортовой компьютер может работать в качестве осциллографа (при подключении опционального кабеля «Multitronics ШП-2»): наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера, сохранение и перенос осциллограм на персональный компьютер. Сравнив записанный сигнал с эталонным, вы получаете дополнительную возможность диагностики узлов автомобиля в случае сложно диагностируемых неисправностей: износ, заклинивание, замыкание, плохой контакт и т.д. По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой, триггером, измерять временные интервалы, оценивать амплитуды сигналов.

Обновление через интернет

Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.

Сохранение файла конфигурации на ПК

Простая настройка

Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).

Перенос статистики поездок на ПК

Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для дальнейшего анализа и ведения статистики за продолжительный период времени.

Источник

Бортовой компьютер Multitronics C-580

Совместимость

Multitronics C-580 устанавливается в место центрального воздуховода на автомобили Газель-Бизнес, УАЗ-Патриот (приборная панель до и после рестайлинга).

Автосвет

Автоматическое включение ближнего света фар при начале движения автомобиля.

Поддержка двух баков

Отображение буксующих колес

Цветной дисплей

Мультидисплеи

6 настраиваемых дисплеев х 4 параметра, 4 настраиваемых дисплея х 7 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 2 дисплея парктроника, 4 горячих меню х 10 функций.

32-разрядный процессор

Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.

Расширенная диагностика

Подключение до 2-х парковочных радаров

Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics PT-4TC одновременно (спереди и сзади). PU-4TC не поддерживается.

Встроенный голосовой синтезатор

Голосовое сопровождение режимов, всех параметров, проговаривание их числовых значений, 21 голосовое предупреждение об авариях и выходах за пределы установок.

Проговаривание неисправности сразу при ее возникновении

При возникновении ошибки в ЭБУ автомобиля бортовой компьютер не только предупредит о факте ее возникновения, но и проговорит код ошибки и ее расшифровку. Таким образом водитель сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.

“Горячие меню” (быстрый вызов «Любимых функций»)

“Горячие меню” позволяют осуществить быстрый доступ к функциям, расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры, Средние, Таксометр и Парковка.

Журналы поездок и заправок

Журналы средних параметров на 20 поездок и 20 заправок.

“Обратный отсчет”

На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в “прошлом времени”, а также сравнивать их между собой.

“Контроль качества топлива”

С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

“Эконометр”

Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.

“Габариты” / “Газовое оборудование”

Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах после окончания поездки. Возможно использование бортового компьютера совместно с газовым оборудованием: максимально точный расчет расхода топлива с учетом отдельной поправки для газа.

«Осциллограф»

Бортовой компьютер может работать в качестве осциллографа (при подключении опционального кабеля «Multitronics ШП-2»): наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера, сохранение и перенос осциллограм на персональный компьютер. Сравнив записанный сигнал с эталонным, вы получаете дополнительную возможность диагностики узлов автомобиля в случае сложно диагностируемых неисправностей: износ, заклинивание, замыкание, плохой контакт и т.д. По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой, триггером, измерять временные интервалы, оценивать амплитуды сигналов.

Обновление через интернет

Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.

Сохранение файла конфигурации на ПК

Простая настройка

Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).

Перенос статистики поездок на ПК

Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для дальнейшего анализа и ведения статистики за продолжительный период времени.

Источник

Бортовой компьютер Multitronics C-580

После оформления заказа, вы оплачиваете на банковскую карту стоимость товара.

Стоимость доставки оплачивается при получении товара на терминале транспортной компании или курьеру.

Описание Мультитроникс С-580

Бортовой компьютер Multitronics C-580 устанавливается в место центрального воздуховода на автомобили Газель-Бизнес, УАЗ-Патриот (приборная панель до и после рестайлинга).

Видео обзор БК Multitronics C-580

Отличительные характеристики

Комплектация Multitronics C-580:

Автоматическое включение ближнего света фар при начале движения автомобиля.

Фото маршрутного компьютера Мультитроникс С-580:

Особенности Multitronics C-580:

Цветной дисплей

Мультидисплеи

До 35 дисплеев х 1 параметр, 6 настраиваемых дисплея х 4 параметра, 4 настраиваемых дисплея х 7 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 2 дисплея парктроника, 4 горячих меню х 10 функций.

32-разрядный процессор

Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.

Расширенная диагностика

Диагностика до 30 дополнительных параметров, 11 бортовых систем, влияющих на состав выхлопа автомобиля, чтение данных стоп-кадра (до 40 параметров) при возникновении ошибки в работе системы (для протоколов стандарта OBD-2).

Подключение до 2-х парковочных радаров

Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics одновременно (спереди и сзади) (рекомендуется Multitronics PU-4TC). Допускается одновременное подключение парктроников только одной модели (например совместная работа PT-4TC и PU-4TC невозможна).

Встроенный голосовой синтезатор

Голосовое сопровождение режимов, всех параметров, проговаривание их числовых значений, 21 голосовое предупреждение об авариях и выходах за пределы установок.

Проговаривание неисправности сразу при ее возникновении

При возникновении ошибки в ЭБУ автомобиля бортовой компьютер не только предупредит о факте ее возникновения, но и проговорит код ошибки и ее расшифровку. Таким образом водитель сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.

Полностью новый программный интерфейс:

“Горячие меню” (быстрый вызов «Любимых функций»)

“Горячие меню” позволяют осуществить быстрый доступ к функциям, расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры, Средние, Таксометр и Парковка.

Журналы поездок и заправок

Журналы средних параметров на 20 поездок и 20 заправок.

“Обратный отсчет”

На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в “прошлом времени”, а также сравнивать их между собой.

“Контроль качества топлива”

С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

“Эконометр”

Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.

“Габариты” / “Газовое оборудование”

Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах после окончания поездки. Возможно использование бортового компьютера совместно с газовым оборудованием: максимально точный расчет расхода топлива с учетом отдельной поправки для газа.

«Осциллограф»

Бортовой компьютер может работать в качестве осциллографа (при подключении опционального кабеля «Multitronics ШП-2″): наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера, сохранение и перенос осциллограм на персональный компьютер. Сравнив записанный сигнал с эталонным, вы получаете дополнительную возможность диагностики узлов автомобиля в случае сложно диагностируемых неисправностей: износ, заклинивание, замыкание, плохой контакт и т.д. По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой, триггером, измерять временные интервалы, оценивать амплитуды сигналов.

Обновление через интернет

Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.

Сохранение файла конфигурации на ПК

Простая настройка

Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).

Перенос статистики поездок на ПК

Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для дальнейшего анализа и ведения статистики за продолжительный период времени.

Функции бортового компьютера Multitronics C-580:

Список функций зависит от выбранного протокола диагностики и от поддержки их автомобилем

Инструкции, руководства, прошивки Multitronics C-580
