компьютеры промышленные ipc gridex ii

IPC Gridex II — открытое решение высокой надежности для промышленной автоматизации

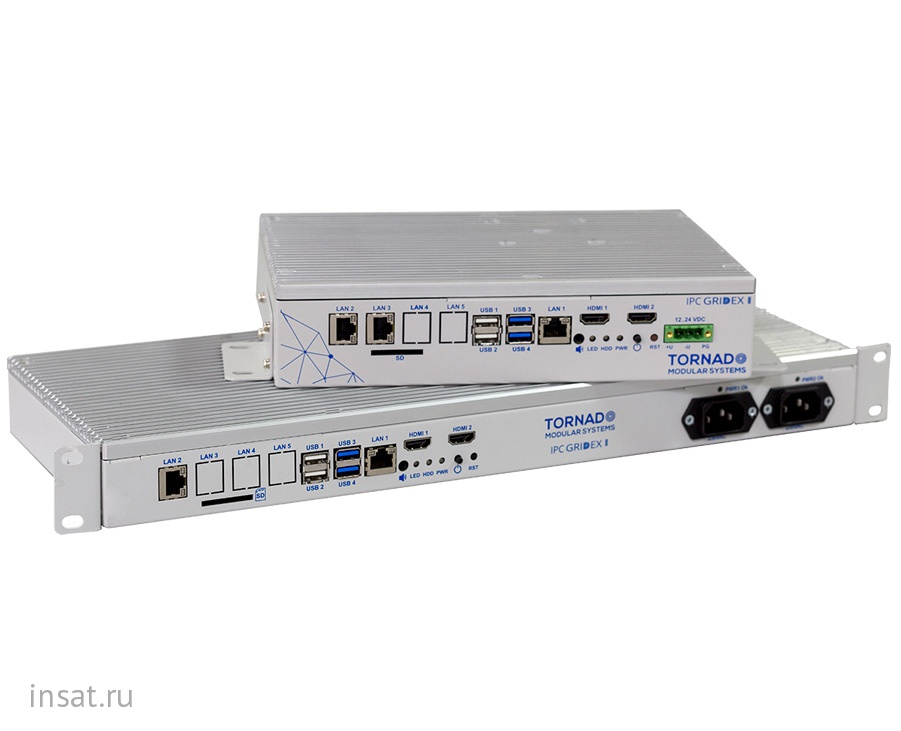

IPC Gridex II 19″

IPC Gridex II 11″

IPC Gridex II

Российский встраиваемый промышленный компьютер с малым энергопотреблением, компактный, бесшумный, без подвижных частей, изготовлен из высококачественных компонентов, готов для самых ответственных применений.

При создании новой линейки IPC GRIDEX II на базе SOM-технологии COM Express Compact Type 6 мы учли опыт применения первой линейки IPC GRIDEX на базе SOM-технологии Q7.

В линейке IPC GRIDEX II оптимизированы решения, обеспечивающие большой срок службы:

Существенно расширены возможности оптимального выбора конфигурации. Стало возможным:

Промышленный компьютер IPC GRIDEX II

Производится в Новосибирске.

Может выполнять функции контроллера, сервера приложений, АРМ персонала под управлением любой операционной системы. Изготавливается в двух исполнениях:

Смонтирован в корпусе, обеспечивающем защиту от внешних воздействий IP40 по ГОСТ 14254.

Успешно прошел испытания на соответствие стандарту по ЭМС IEC 61850-3.

Соответствует требованиям ГОСТ Р МЭК 61850-3, ГОСТ Р 52931, ГОСТ IEC 60950-1, ТУ, конструкторской документации АБНС.466451.003 и паспорта АБНС.466451.003ПС.

Рассчитан на срок службы не менее 15 лет в режиме 24х7.

Среднее время наработки на отказ — не менее 150 000 часов.

Источник

Новые универсальные промышленные компьютеры семейства Gridex

В статье рассматривается новая линейка промышленных компьютеров IPC Gridex II. Рассказано о цели ее создания, особенностях и отличиях IPC Gridex II от IPC Gridex I, сферах применения новой линейки ПК. Показаны перспективы развития за счет платформенности заложенных в ПК семейства Gridex решений.

При разработке своей линейки промышленных компьютеров Gridex, мы максимально стремились применить платформенный подход, что бы иметь возможность без трудностей собирать конфигурации, необходимые в конкретных случаях, для решения различных задач и соответствовать всем требуемым параметрам.

Программно-технический Комплекс (ПТК) «Торнадо-N» также является платформенным решением, основанным на «промышленных компьютерах» и сетевом распределенном вводе-выводе с дублированным Ethernet интерфейсом. Рынок ПК достаточно большой и представлен рядом известных производителей. Между тем, несколько лет назад нами было принято решение разработать свой собственный ПК, прежде всего для его использования в составе ПТК «Торнадо-N». Это позволило:

Так были разработаны промышленные компьютерные платформы семейства Gridex. Модульная конструкция не просто позволяет семейству Gridex быть универсальной вычислительной платформой: любой элемент такого компьютера можно модернизировать с применением новых, только что появившихся на рынке электронных компонентов, включая процессоры.

IPC Gridex

Промышленные компьютеры IPC Gridex, разработанные и выпускаемые компанией «Модульные Системы Торнадо», отличаются надежностью, производительностью и подходят для решения широкого спектра задач. Они имеют пассивное охлаждение, срок службы не менее 15 лет и не требуют обслуживания. Гибкий выбор оптимальной для конкретной задачи конфигурации обеспечивается модульной конструкцией IPC Gridex. Вычислительная система «всё в одном» (SOM — System on Module) с процессором нужной мощности от любого производителя (Intel, AMD, Freescale, TI, МЦСТ, «Байкал Электроникс» и др.) устанавливается на плате-носителе собственной разработки, оснащенной рядом интерфейсов для подключения требуемой периферии, что позволяет снабдить IPC Gridex необходимой функциональностью и возможностями.

Промышленные компьютеры семейства Gridex представлены сегодня двумя линейками – Gridex и Gridex II. При этом они очень схожи по структуре и архитектуре и разнятся только в некоторых технических нюансах.

Gridex (или Gridex I) основан на SOM технологии на базе Q7. Ввиду значительных ограничений по энерговыделению технологии Q7 – не более 12 Вт, в этой линейке могут быть представлены только модели на базе процессоров типа Intel Atom или аналогичных от других производителей на базе архитектур ARM, PowerPC. В рамках стандарта Q7 возможен достаточно богатый выбор процессорных архитектур. За счет применения Q7, Gridex I имеет более широкие диапазоны рабочих температур, он более стоек к жестким условиям эксплуатации.

Gridex II использует другую SOM технологию – COM Express Compact Type 6. Она допускает заметно большее энерговыделение в сравнение с Q7 – до 18 Вт, благодаря чему в Gridex II могут быть имплементированы процессоры iCore i3, i5 и i7 всех поколений, что значительно расширяет вычислительные возможности ПК Gridex II и позволяет их использовать для самых разных задач, включая те, где требуются значительные вычислительные ресурсы.

Назначение

Семейство промышленных компьютеров Gridex предназначено для решения задач, требующих высокой надежности и производительности вычислительных средств. При разработке и изготовлении компьютеров Gridex соблюдены жесткие требования, предъявляемые к компонентам систем и средств промышленной автоматизации для критически важных инфраструктурных и индустриальных объектов, поэтому они успешно применяются на объектах энергетики различного масштаба, в том числе в АСУ ТП крупных энергоблоков.

Структура

Как уже отмечалось, компьютер Gridex имеет модульную конструкцию: он состоит из платы-носителя, поддерживающей набор стандартных интерфейсов для интеграции всех элементов компьютера в одно целое – от процессорного модуля SOM до сетевых, видео, периферийных контроллеров, носителей информации.

Плата-носитель обеспечивает механическое крепление, электропитание и сопряжение процессорного модуля c модулями расширения. Процессорный модуль SOM — это самодостаточное процессорное устройство, способное функционировать под управлением операционной системы. Состав интерфейсов компьютера Gridex определяется при сборке и при необходимости может быть изменен в ходе эксплуатации путем замены имеющихся и/или добавления новых модулей расширения.

В поставляемой номенклатуре модулей расширения реализованы практически все общераспространенные интерфейсы с внешними устройствами. Стандартизованные требования к исполнению модулей расширения позволяют комплектовать компьютеры Gridex как модулями собственной разработки, так и доступными на рынке и вновь разработанными модулями других производителей. Также возможны быстрые разработка и производство новых модулей, поддерживающих специализированные интерфейсы, необходимые по условиям применения. При заказе разработки и изготовления специализированных модулей расширения, отсутствующих в номенклатуре, компания «Модульные Системы Торнадо» обеспечивает оперативное взаимодействии со специалистами заказчика на всех этапах работ и последующее техническое сопровождение вновь разработанных комплектующих.

Программное обеспечение

IPC Gridex обладает высоким уровнем совместимости со стандартными ПК, благодаря которому без ограничений поддерживается и общераспространенное, и специализированное системное и прикладное программное обеспечение. Находящиеся сейчас в эксплуатации компьютеры семейства Gridex работают под управлением операционных систем Microsoft Windows 7/8/10, Microsoft Windows Embedded 7/8/10, QNX6, а также операционных систем на базе OS Linux.

На промышленные компьютеры серии Gridex возможна установка любого PC-совместимого программного обеспечения.

Условия эксплуатации

Разработанные для особо ответственных применений и не требующие обслуживания безвентиляторные промышленные компьютеры Gridex рассчитаны на срок непрерывной круглосуточной работы не менее 15 лет при температуре от 0 до 60 °C.

Такие эксплуатационные характеристики обеспечены за счет:

Прочный металлический корпус в соответствии со степенью IP40 обеспечивает защиту аппаратуры компьютера Gridex от пыли. При этом компьютеры серии Gridex в типовом исполнении не предназначены для применения во взрывоопасных зонах. Если по условиям применения необходимо обеспечить более высокий уровень защиты, аппаратура компьютера может быть установлена в специальном боксе или в шкафу соответствующего класса применения, включая взрывоопасные зоны.

Структура IPC GRIDEX II

IPC GRIDEX II построены с применением процессорных модулей, выполненных в стандарте COM Express Compact Type 6. Конструкция IPC GRIDEX II дает возможность создавать различные их модификации путем конфигурирования всех составляющих элементов: процессорного модуля, памяти, накопителей и периферии. Принцип «конструктора» позволяет получить компьютер, отвечающий конкретным целям как для систем автоматизации объектов промышленного назначения, так и для решения любых других задач, требующих высокой надежности, производительности и малого энергопотребления. IPC GRIDEX II сочетают в себе низкое энергопотребление, высокие вычислительные и широкие коммуникационные возможности.

Внешние разъемы, элементы управления и индикации выведены на лицевую панель IPC GRIDEX II. На тыльной стороне (противоположной лицевой панели) располагаются разъемы для подключения интерфейсов RS-232, RS-485/RS-422, GPIO.

Состав элементов лицевой панели содержит фиксированную часть, присутствующую во всех модификациях IPC GRIDEX II, и конфигурируемую, зависящую от набора устройств расширения.

Внешний вид лицевых панелей IPC GRIDEX II для двух типов корпусов 11` и 19` показан на рисунках 1.2.1. – 1.2.3.

Назначение элементов лицевой панели описано в таблице 1.2.1.

Источник

TORNADO IPC GRIDEX II

TORNADO IPC GRIDEX II

IPC GRIDEX II – встраиваемый промышленный российский компьютер без подвижных частей с малым энергопотреблением, компактный, бесшумный и изготовлен из высококачественных компонентов, что позволяет использовать его для самых ответственных применений.
Степень защиты от внешних воздействий, обеспечиваемая корпусом IPC Gridex, соответствует IP40 по ГОСТ 14254
IPC GRIDEX II соответствует требованиям ГОСТ Р МЭК 61850-3, ГОСТ Р 52931, ГОСТ IEC 60950-1, ТУ, конструкторской документации АБНС. 466451.003 и паспорта АБНС. 466451.003ПС.
Срок службы — не менее 150 000 часов.

Получено Заключение о подтверждении производства промышленной продукции на территории Российской Федерации Министерство промышленности и торговли Российской Федерации от 15 марта 2021 г. № 19266/11.

Преимущества IPC GRIDEX II

Характеристики IPC GRIDEX II

Материнские платы промышленных компьютеров Gridex II использует SOM технологию – COM Express Compact Type 6. Она допускает заметно большее энерговыделение в сравнение с Q7 – до 18 Вт, благодаря чему в Gridex II могут быть имплементированы более производительные процессоры iCore i3, i5 и i7 всех поколений от любого производителя (Intel, AMD, Freescale, TI, МЦСТ, «Байкал Электроникс» и др.), что значительно расширяет их вычислительные возможности.

Модели компьютеров поддерживают до 5-ти портов Gigabit Ethernet, обеспечивающих аппаратную поддержку протоколов точной синхронизации времени IEEE 1588 и стандарта ЭМС IEC 61850-3, что позволяет использовать IPC Gridex на самых ответственных объектах.

Источник

IPC GRIDEX II 5x Ethernet TORNADO

Производитель:	TORNADO
Класс защиты IP:	IP-40
Рабочая температура:	-40°C

IPC Gridex II – встраиваемый промышленный российский компьютер без подвижных частей с малым энергопотреблением, компактный, бесшумный и изготовлен из высококачественных компонентов, что позволяет использовать его для самых ответственных применений.

Степень защиты от внешних воздействий, обеспечиваемая корпусом IPC Gridex, соответствует IP40 по ГОСТ 14254
IPC GRIDEX II соответствует требованиям ГОСТ Р МЭК 61850-3, ГОСТ Р 52931, ГОСТ IEC 60950-1, ТУ, конструкторской документации АБНС. 466451.003 и паспорта АБНС. 466451.003ПС.

Срок службы — не менее 150 000 часов.

Преимущества IPC GRIDEX II

Характеристики IPC GRIDEX II

Материнские платы промышленных компьютеров Gridex II использует SOM технологию – COM Express Compact Type 6. Она допускает заметно большее энерговыделение в сравнение с Q7 – до 18 Вт, благодаря чему в Gridex II могут быть имплементированы более производительные процессоры iCore i3, i5 и i7 всех поколений от любого производителя (Intel, AMD, Freescale, TI, МЦСТ, «Байкал Электроникс» и др.), что значительно расширяет их вычислительные возможности.

Модели компьютеров поддерживают до 5-ти портов Gigabit Ethernet, обеспечивающих аппаратную поддержку протоколов точной синхронизации времени IEEE 1588 и стандарта ЭМС IEC 61850-3, что позволяет использовать IPC Gridex на самых ответственных объектах.

Основные характеристики IPC GRIDEX II

Исполнение 19′ в стойку или 11′ на плиту:

• пассивное охлаждение (безвентиляторный)

• Intel Core i3-5010U (Базовый)

• RAM 4 GB (Базовый), (Под заказ от 2 GB, 32 GB)

• питание 24 В DC (под заказ дублированное 230 В AC / 220 В DC)

• аудио: разъем 3,5 мм, стерео выход, микрофон моно, 4 контакта

• портов Ethernet от 1 до 5 шт.

• портов RS суммарно до 6 шт. (Опция)

• PCIe SSD. Ёмкость от 128 ГБ

• SATA HDD. Ёмкость от 500ГБ, цену узнавайте у менеджера по телефону, указанному в шапке сайта insat.ru.

Технические характеристики

Процессорные SOM модули стандарта COM Express Compact Type 6 с тепловым выделением не более 18 W (Intel® Core™ i3, i5, i7 всех поколений, Atom/Celeron, Pentium)

От 4GB до 32 GB DDR3L 1333/1600, SODIMM

2 слота miniSATA SSD, 2 слота SATA

4 слота для установки модулей PCIe x1, 3 слота для установки карт miniPCIe: М1 слот с интерфейсами PCIe/USB;М2 слот с интерфейсами PCIe/USB/SATA; М3 слот с интерфейсами USB/SATA

2 x HDMI 4096 x2304

До 5 портов 10/100/1000 Base-T

на лицевой панели: 2 порта USB 2 Host 480 Мбит/с, поддержка USB1.1, 2 порта USB 3 Host 5 Гбит/с, поддержка USB2.0 и USB1.1
внутри корпуса: 1 порт USB 2 Host 480 Мбит/с, поддержка USB1.1.

Любая ОС устанавливаемая на IBM PC совместимый компьютер: Windows /7/8/10, Windows Embedded 7/8/10, Linux, QNX6 и др.

19″ корпус 483 x 163 x 44 мм (1U) для крепления в 19″ стойке;

11″ корпус 252 x 163 x 56 мм для крепления на плите (стене);

Источник

IPC GRIDEX II 2x Ethernet TORNADO

Производитель:	TORNADO
Класс защиты IP:	IP-40
Рабочая температура:	-40°C

IPC Gridex II – встраиваемый промышленный российский компьютер без подвижных частей с малым энергопотреблением, компактный, бесшумный и изготовлен из высококачественных компонентов, что позволяет использовать его для самых ответственных применений.

Степень защиты от внешних воздействий, обеспечиваемая корпусом IPC Gridex, соответствует IP40 по ГОСТ 14254
IPC GRIDEX II соответствует требованиям ГОСТ Р МЭК 61850-3, ГОСТ Р 52931, ГОСТ IEC 60950-1, ТУ, конструкторской документации АБНС. 466451.003 и паспорта АБНС. 466451.003ПС.

Срок службы — не менее 150 000 часов.

Преимущества IPC GRIDEX II

Характеристики IPC GRIDEX II

Материнские платы промышленных компьютеров Gridex II использует SOM технологию – COM Express Compact Type 6. Она допускает заметно большее энерговыделение в сравнение с Q7 – до 18 Вт, благодаря чему в Gridex II могут быть имплементированы более производительные процессоры iCore i3, i5 и i7 всех поколений от любого производителя (Intel, AMD, Freescale, TI, МЦСТ, «Байкал Электроникс» и др.), что значительно расширяет их вычислительные возможности.

Модели компьютеров поддерживают до 5-ти портов Gigabit Ethernet, обеспечивающих аппаратную поддержку протоколов точной синхронизации времени IEEE 1588 и стандарта ЭМС IEC 61850-3, что позволяет использовать IPC Gridex на самых ответственных объектах.

Основные характеристики IPC GRIDEX II

Исполнение 19′ в стойку или 11′ на плиту:

• пассивное охлаждение (безвентиляторный)

• Intel Core i3-5010U (Базовый)

• RAM 4 GB (Базовый), (Под заказ от 2 GB, 32 GB)

• питание 24 В DC (под заказ дублированное 230 В AC / 220 В DC)

• аудио: разъем 3,5 мм, стерео выход, микрофон моно, 4 контакта

• портов Ethernet от 1 до 5 шт.

• портов RS суммарно до 6 шт. (Опция)

• PCIe SSD. Ёмкость от 128 ГБ

• SATA HDD. Ёмкость от 500ГБ, цену узнавайте у менеджера по телефону, указанному в шапке сайта insat.ru.

Технические характеристики

Процессорные SOM модули стандарта COM Express Compact Type 6 с тепловым выделением не более 18 W (Intel® Core™ i3, i5, i7 всех поколений, Atom/Celeron, Pentium)

От 4GB до 32 GB DDR3L 1333/1600, SODIMM

2 слота miniSATA SSD, 2 слота SATA

4 слота для установки модулей PCIe x1, 3 слота для установки карт miniPCIe: М1 слот с интерфейсами PCIe/USB;М2 слот с интерфейсами PCIe/USB/SATA; М3 слот с интерфейсами USB/SATA

2 x HDMI 4096 x2304

До 5 портов 10/100/1000 Base-T

на лицевой панели: 2 порта USB 2 Host 480 Мбит/с, поддержка USB1.1, 2 порта USB 3 Host 5 Гбит/с, поддержка USB2.0 и USB1.1
внутри корпуса: 1 порт USB 2 Host 480 Мбит/с, поддержка USB1.1.

Любая ОС устанавливаемая на IBM PC совместимый компьютер: Windows /7/8/10, Windows Embedded 7/8/10, Linux, QNX6 и др.

19″ корпус 483 x 163 x 44 мм (1U) для крепления в 19″ стойке;

11″ корпус 252 x 163 x 56 мм для крепления на плите (стене);
